Die 5-Achs-Fräsmaschine mit Materialwechsler für die Trocken- und Nassbearbeitung.
Die S5 ist eine besonders vielseitige Dental-Fräsmaschine. Sie hat fünf simultan arbeitende Achsen, besitzt einen Blankwechsler für acht Rohlinge und ist sowohl für die Trocken- als auch die Nassbearbeitung ausgelegt. Mit dem optionalen Nass-Schleif-Modul können Sie auch alle gängigen Glaskeramiksorten schleifen.
Achsen
Ronden
Blöcke
Werkzeuge
“Die vhf-Fräsmaschinen gehören zu den robustesten auf dem Markt. Sie sind sofort startbereit, ohne dass man spezielle Werkzeuge braucht. Sie können Kunststoffe sehr schnell fräsen, absolut genau, die Resultate sind fast wie poliert und die Oberflächentextur ist wirklich eben und fein. Ich würde diese Fräsmaschinen jedem empfehlen!”
“Die smarten Funktionen der neuen S5 sparen uns jetzt noch mehr Zeit. Zuerst war ich skeptisch, ob das funktionieren würde, aber ich habe schnell gemerkt, wie unglaublich gut das klappt. Die Zuverlässigkeit der S5 bietet jedem Labor ein gutes Gefühl und das beste Preis-Leistungs-Verhältnis.”

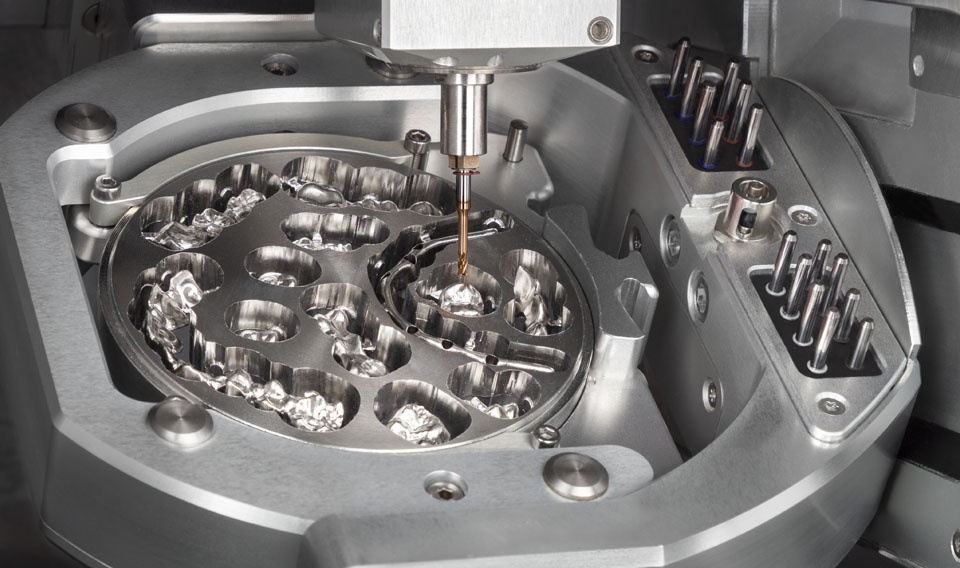

Die hohe Maschinensteifigkeit sowie die kraftvolle Spindel ermöglichen auch die Bearbeitung von Metallen. Mit der Nass-Schleif-Option eignet sie sich zusätzlich zur Nass-bearbeitung von Glaskeramik oder Titan. Aufgrund ihrer vielen innovativen Features arbeitet sie äußert wirtschaftlich und effizient. Ihr Vorteil: maximale Indikationsvielfalt zu einem fairen Preis.
Der QuickFrame-Magnethalter ermöglicht das einfache und werkzeuglose Einspannen von Ronden in die S5. Durch das sekundenschnelle Bestücken des Halters entfällt die Zeit, Rohlinge aufwendig mit dem Schraubenzieher zu befestigen – ein deutliches Plus an Geschwindigkeit und eine Arbeitserleichterung für die Anwender. Besonders beim Einspannen von hochtransluzentem Zirkon können mit diesem Halter Beschädigungen vermieden werden. Im Lieferumfang der S5 ist bereits ein QuickFrame enthalten.
| Composites | Kunststoff | Glaskeramik | Zirkon |
| Titan | CoCr |
| Krone/Brücke | Inlay/Onlay | Abutment | Teleskopkrone |
| Modellplatte | Modellguss | Aufbissschiene | Modell-Steckzahn |
| Implantatsteg | Veneer | Bohrschablone | Denture |
| Sekundärkrone | verschraubte Brücke | Protrusionsschiene |
Beachten Sie bitte die lokalen und/oder nationalen Vorschriften und/oder die Vorschriften anderer autorisierter Organisationen oder Einrichtungen (z. B. Berufsverbände, Gesundheitsbehörden).
ALLGEMEIN
Trocken- und Nassbearbeitung
Kunststoffe, Wachs, Zirkonoxid, Composites, CoCr, Modellgips, Glaskeramik, Titan
– Ronden, Stärke 10–30 mm (Metalle bis 18 mm), Durchmesser 98,5 mm
– Blöcke bis 45 × 20 × 20 mm
Kronen, Brücken, vollanatomische Kronen und Brücken, Inlays, Onlays, Abutments, Teleskopkronen, Modelle, Modellgüsse, Aufbissschienen, Implantatstege, Veneers, Bohrschablonen, Dentures, Table Tops etc.
BASISSYSTEM
Maschinenbett aus massivem Aluminium-Gusskörper
Stahlblech, weiß hochglanzlackiert mit Arbeitsraumtür und Materialwechseltür
5
Präzisions-Kugelgewindetriebe, gerollte Ausführung · Motoren mit Auflösung < 1 μm · geschliffene Präzisionsführungen aus hochlegiertem Stahl · Wiederholgenauigkeit ± 0,003 mm
spielfreies Harmonic-Drive® mit höchster Rundlaufgenauigkeit · Drehwinkel: 360°, unendlich
spielfreies Harmonic-Drive® mit höchster Rundlaufgenauigkeit · Drehwinkel: ± 30° · Achsanordnung im Werkstück
5-Achs-Simultan-Steuerelektronik mit kontinuierlichem Bahnverlauf und dynamischer Vorausberechnung · hardwarenahes Echtzeitbetriebssystem mit standardisiertem Befehlssatz · FPGA-integrierter Prozessor · updatefähige Hardware · Echtzeit-Bahnberechnung über dedizierte Hardware-Engines im FPGA · Vier-Quadranten-Regelung der Motoren für besonders hohe Laufruhe · multiple analoge und digitale I/Os zur Ansteuerung der Peripherie · integrierter Umrichter für Synchron- und Asynchronmotoren, elektronische Anschnitterkennung · Ethernet- und USB-Schnittstelle
RGB-LED-Beleuchtung mit Statusanzeige im Arbeitsraum und im Materialwechsler
SPINDEL
Hochfrequenzspindel, synchron mit pneumatischem Werkzeugwechsel · Sperrluft gegen das Eindringen von Fremdkörpern · automatische Kegelreinigung
bis 60.000 U/min
Abgabeleistung (Pmax): 600 Watt · Spitzenleistung (S6): 450 Watt · Dauerleistung (S1): 300 Watt
4-fach Hybridkeramikkugellager · Rundlaufabweichung am Innenkegel < 3 μm
Edelstahl-Spannzange für Werkzeuge mit 3 mm Schaftdurchmesser und max. 40 mm Gesamtlänge
AUTOMATISIERUNG
Werkzeugwechselstation für 16 Werkzeuge · Längenvermessung und Werkzeugbruchkontrolle über Präzisionsmesstaster · Zugang über Arbeitsraumtür, sicherheitsverriegelt
seitliches Materialkarussell für bis zu 8 Ronden, Blockhalter oder Abutmenthalter · Roboterschlitten mit pneumatischem Greifer · überwachte Endlagen · Zugang über separate Materialwechseltür, überwacht
BEARBEITUNGS-MODI
Luftdüsen an der Spindel · Schlauchanschluss für externen Sauger an der Gehäuseseite · Unterdrucksensor zur Überwachung der Absaugung · 24 V Schaltausgang zur Ansteuerung von Absaugeinheiten · Ionisator mit 3 Ionendüsen
Flüssigkeitsdüsen an der Spindel · Sensor zur Überwachung der Flüssigkeitszufuhr · optionales Nass-Schleif-Modul mit optischer Füllstandsanzeige durch permanente, berührungslose Ultraschallmessung und Luft-Zirkulationssystem ist nicht im Lieferumfang enthalten und wird benötigt
ANSCHLUSSVORAUSSETZUNGEN
6 bar: 60 l/min bis 8 bar: 73 l/min · Luftreinheit nach ISO 8573-1:2010
100–240 Volt · 50/60 Hz, 850 Watt
Filterklasse M, 3.000 l/min Luftmenge , 220 hPa Unterdruck
USB-Anschluss
UMGEBUNGSBEDINGUNGEN
zwischen 10 °C und 35 °C
max. 80 % (relativ), nicht kondensierend
ZULASSUNGEN
CE, VDE
UL, FCC (nach ANSI/UL 61010-1)
ABMESSUNGEN & GEWICHTE
700 × 444 × 561 mm
700 × 683 × 561 mm mit geöffneten Türen
599 × 266 mm
106 kg
LIEFERUMFANG
DENTALCAM-Software im Lieferumfang enthalten
Rondenhalter (8 Stück) · QuickFrame-Halter · 3-fach-Blockhalter · Abutment-Haltevorrichtungen für diverse Systeme (optional)
Spindel-Service-Set · Kalibrier-Set inkl. Bügelmessschraube · Arbeitsraum-Fugendüse · Werkzeugmagazineinsätze (2 Stück) · Ersatzschrauben Rohlingshalter u. Werkzeugmagazinabdeckung · Torx- und Inbus-Schraubendreher · Notentriegelungsschlüssel · Bohrer (Werkzeugpositionen) · Messstift · Druckluftschlauch mit Druckminderer · Netzkabel · USB-Kabel · Tragehilfe zum Transport der Maschine · Betriebsanleitung
