Fresadora CNC X
La X combina de forma óptima la precisión, la potencia de accionamiento y la estabilidad.
La fresadora CNC más innovadora de vhf. En un área de mecanizado de 2 x 3 m, la máquina ofrece una tecnología innovadora Made in Germany y una facilidad de manejo intuitiva a partes iguales. Y como todoterreno absoluto, puede hacer mucho más que simplemente fresar. Gracias a la adicionalmente integrable XtraUnit, también está óptimamente equipada para cortar y hender.
Highlights
Fresado y corte redefinidos
La X es un desarrollo completamente nuevo y el inicio de una nueva era. Experimente la impresionante gama de la máquina en el vídeo y convénzase de las numerosas características que hacen que el procesamiento de paneles sea aún más eficaz.
Máxima estabilidad para unos resultados perfectos
Xstructure: los perfiles de aluminio de alta resistencia consiguen una rigidez extrema y contienen en su interior la tecnología más avanzada. La estructura interna en forma de «nido de abeja» ofrece la máxima capacidad de carga con un peso significativamente menor en comparación con otros diseños. En combinación con las piezas de fundición de baja vibración de la máquina, la X consigue así su gran suavidad de funcionamiento. Bien pensada hasta el último detalle, con unos estándares de calidad sin concesiones: la X.
Procesar casi cualquier material
Xhead: la potente potencia máxima de 5,8 kW unida a un rango de velocidad de hasta 40.000 rpm no se detendrá ante ningún material. La X fresa de forma fiable numerosos materiales, desde paneles de aluminio, plástico y madera hasta chapas de acero inoxidable. A petición, una adicionalmente integrable XtraUnit con oscilación de lanza conmutable corta materiales blandos. El V-Cut, Kiss-Cut y los trabajos de hendido también son posibles sin ningún problema. Todo ello sin ningún tipo de reequipamiento.
Fijación inteligente para una mejor sujeción

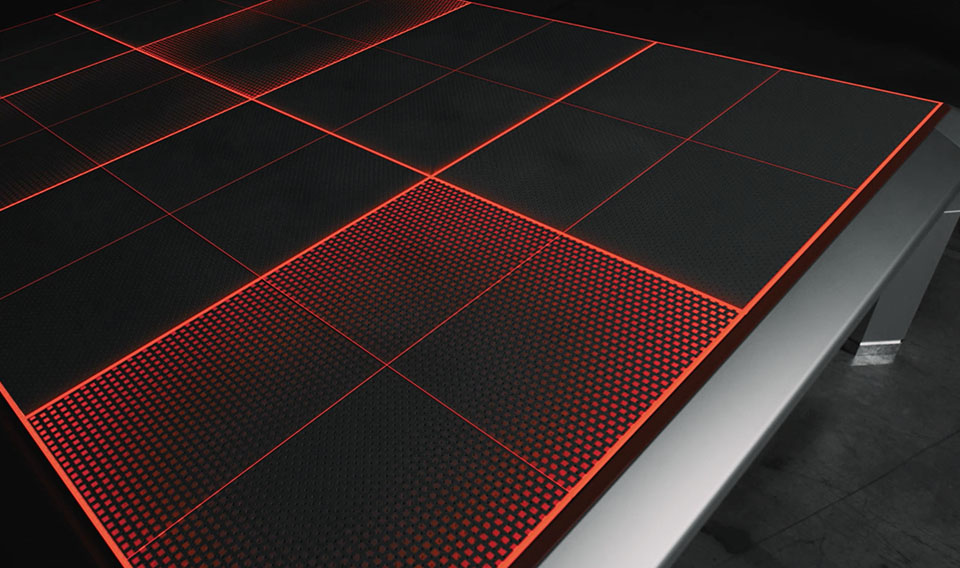

Xvac: ocho unidades de aspiración controladas por sensores e integradas inteligentemente en la mesa de la máquina proporcionan la máxima fuerza de retención con un impresionante caudal de 1.325 m³. Fije de forma fiable sus piezas de trabajo en la superficie de sujeción de 2 x 3 m. Al mismo tiempo, las unidades sin escobillas y duraderas consumen sólo la energía necesaria y son sorprendentemente silenciosas.
Rango de desplazamiento x/y: 2.045 x 3.050 mm
Seguridad sin restricciones
Xscan: el escáner láser de seguridad ofrece la máxima protección sin comprometer el manejo. La más moderna tecnología de seguridad: sin molestas barreras de luz, alfombras de seguridad o barreras que restrinjan sus procesos de trabajo.
Alinear cómodamente las piezas de trabajo
Alinear sus piezas de trabajo nunca ha sido tan fácil: Para una alineación fácil y precisa de sus piezas de trabajo, la X está equipada con varios topes neumáticos que pueden controlarse individualmente.
Cambie las herramientas fácil y rápidamente
Xtool: se pueden intercambiar hasta 24 herramientas a voluntad. Cambio flexible y rápido de todas las herramientas de fresado HSK-25, así como de todas las herramientas de corte y hendido: muy cómoda, ahorrando tiempo y sin intervención manual del usuario.
Máxima precisión gracias a la cámara integrada
Xmeasure: la cámara integrada permite acercarse al punto cero de la pieza con precisión y comodidad. Opcionalmente, puede equipar su X con el reconocimiento automático de marcas de referencia para las piezas de trabajo impresas, de modo que los contornos se fresan o cortan con precisión en la impresión.
Máxima potencia gracias a los innovadores accionamientos
TripleXdrive: el innovador concepto de accionamiento combina la potencia de tres motores por eje y, por tanto, no sólo aumenta la velocidad de desplazamiento, sino que también ofrece una precisión adicional. ¡Lo verá en sus piezas de trabajo!
Características

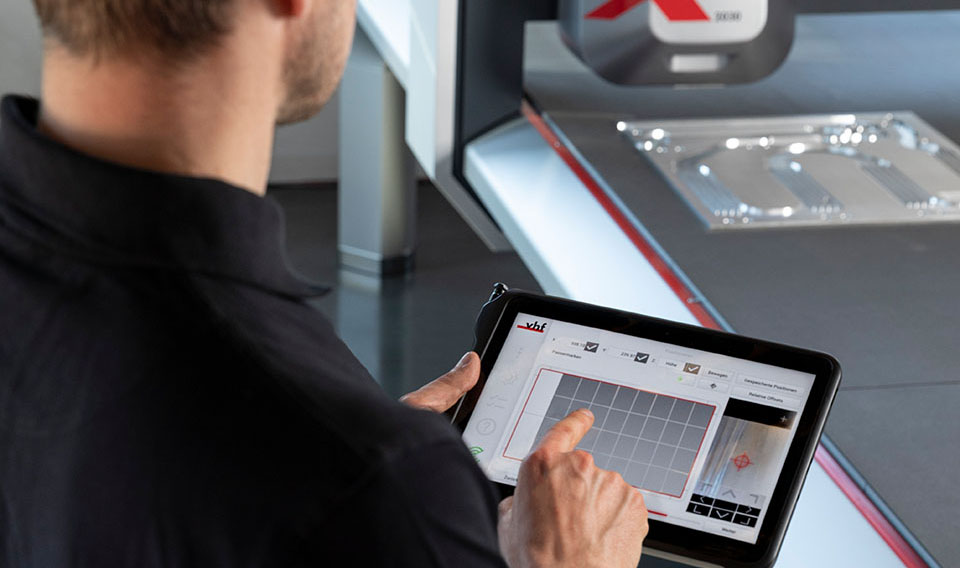

Control intuitivo a través de la tableta
El sencillo manejo a través de la tableta con una interfaz de usuario ordenada permite un control rápido e intuitivo de su máquina. Aproveche al máximo las posibilidades técnicas de la X: es fácil.
Succión automática para resultados limpios
Con el concepto de aspiración totalmente integrado, la X garantiza siempre resultados limpios. Se ajusta de forma totalmente automática e ideal a las diferentes alturas de las piezas de trabajo.
El trabajo de los metales, más fácil
La lubricación en cantidades mínimas permite trabajar el metal sin problemas. Gracias a la integración inteligente, puede incluso extraer y enfriar al mismo tiempo.
Mecanizado sin problemas con tolerancias de espesor de material
La nivelación electrónica de la pieza le permite conseguir grabados y chaflanes perfectos en toda la superficie, incluso con tolerancias de grosor del material.
La X celebra su estreno mundial
Durante la feria AMB de Stuttgart, vhf presentó su último buque insignia: la X. La nueva fresadora CNC para el mecanizado de paneles combina de forma óptima precisión, potencia de accionamiento y estabilidad.

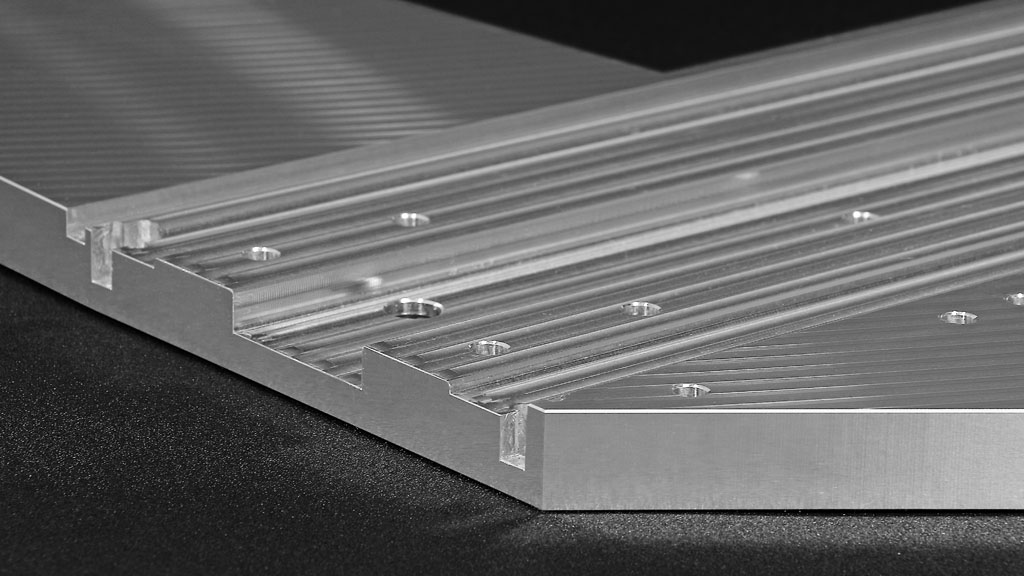

Ejemplos de aplicación
Descargar
PDF – Fichas técnicas
Especificaciones técnicas
SISTEMA BÁSICO
Dimensiones
2.416 x 3.980 x 1.500 mm
Estructura
Perfiles de aluminio de alta resistencia en combinación con piezas de máquinas de fundición de baja vibración
Accionamiento
Accionamiento de piñón y cremallera con 3 motores por eje X/Y, accionamiento por husillo de bolas en el eje Z
Precisión de repetición
± 0,02 mm eje X/Y, ± 0,01 mm eje Z
Velocidad de desplazamiento
Máx. 566 mm/s eje X/Y, máx. 110 mm/s eje Z
Peso
Aproximado de 1.200 kg
MESA DE VACÍO
Características
Tamaño de la mesa de 2.050 x 3.050 mm; 8 unidades de aspiración controladas; caudal máximo de 1.325 m3/h
HUSILLO
Características
Husillo trifásico refrigerado por agua, hasta 40.000 rpm, S1 = 2.500 W, Pmax = 5,8 kW, interfaz HSK-25, rango de sujeción hasta 10 mm de diámetro de eje, aire de sellado
S1: potencia mecánica de salida con carga continua del husillo (100 % de tiempo de mecanizado)
Pmax: potencia mecánica de salida máxima del husillo
Pmax: potencia mecánica de salida máxima del husillo
EQUIPAMIENTO DE SERIE
Cambiador
Cambiador de herramientas automático de 12 posiciones para todas las herramientas de fresado, corte y hendido, incluida la medición, ampliable a 24 posiciones
Refrigeración de la herramienta
Sistema de lubricación con control electrónico de nivel mínimo
Aspiración de virutas
Dispositivo de aspiración integrado con ajuste totalmente automático a la altura del material
Sistema de anclaje
Cinco stopper de piezas activadas neumáticamente de forma individual
Punto cero Z
Totalmente automatizado gracias a la sonda de medición de precisión integrada
Punto cero XY
Visualmente a través del sistema de cámaras integrado
Tolerancias de espesor del material
Medición de la matriz mediante palpador integrado, compensación mediante electrónica de control
Seguridad
Zona de seguridad sin barreras mediante escáner láser y cubierta de seguridad accionada por separado en la unidad de procesamiento con ajuste totalmente automático a la altura del material
Funcionamiento
Control táctil inalámbrico, incluidos todos los componentes de la máquina asociados
EQUIPO ADICIONAL
Unidad de corte
Corte oscilante, hendido, corte en V, corte recto y corte superficial; las herramientas se cambian y miden automáticamente
Intercambiador de herramientas
Ampliación a 24 estaciones de cambio de herramientas
Detección de fiduciales
Detección de fiduciales o de marcador de referencia y corrección automática de las trayectorias de fresado y corte
