E5. Para la tecnología dental digital en la consulta y el laboratorio.

La innovadora fresadora.

YouTube

By loading the video, you agree to YouTube's privacy policy.
Learn more

Load video

Puesto que no necesita aire comprimido, disfrute de la máxima libertad al elegir el lugar de colocación y, además, benefíciese de unos costes operativos extremadamente económicos. La arquitectura de sistema abierto de la E5 hace que iniciarse en la fabricación digital de restauraciones dentales sea sencillo, y se integre así perfectamente en sus procesos de trabajo. ¡Con el software CAM suministrado, empezará de inmediato!

Plug & Mill: ¡desempaquetar, conectar, empezar a fresar!

5

Ejes

1

Disco

6

Bloques

17

Herramientas

5

Ejes

1

Disco

6

Bloques

17

Herramientas

“Sin aire comprimido costoso y con muchas innovaciones: la nueva E5.”

Lucas KehlHead of Product, vhf camfacture AG
PreviousNext
  • Highlights
  • Características
  • Descargar
  • Especificaciones técnicas
  • Asesórese ahora

Highlights

Simplemente EASY

Optimice su flujo de trabajo digital, disfrute de la máxima libertad y logre unos resultados perfectos con la máxima eficiencia.

Fresado en seco de 5 ejes al más alto nivel. Con un manejo extremadamente sencillo.

Best results with ease

La máquina desarrollada con un peso optimizado de solo 43 kg está fabricada sin concesiones con componentes industriales de gran calidad y sigue nuestro lema Creating Perfection. ¿Su ventaja? ¡La E5 convence con resultados de primera clase!

Sin aire comprimido gracias a la AIRTOOL

Una innovación especial en la E5 es su falta de aire comprimido: La E5 no requiere ni de una conexión de aire comprimido externa ni de un compresor integrado. Esto es posible gracias a nuestra AIRTOOL pendiente de patente.

Las palas de turbina de la AIRTOOL generan una fuerte corriente de aire mediante las revoluciones altas del husillo de alta frecuencia que mantiene la pieza de trabajo libre de virutas y polvo. Estos últimos se eliminan mediante la aspiración.

Libertad máxima

Con la E5 no solo puede mecanizar discos. Con el soporte correspondiente, también fabrica sin esfuerzo hasta 6 bloques de tamaños diferentes.

Cambiador automático de herramientas para 16 herramientas estándar más una AIRTOOL

A pesar de su estructura compacta, la E5 ofrece una cámara de trabajo de dimensiones generosas en la que puede sujetar las piezas de trabajo o cargar el cambiador de herramientas automático cómodamente.

Follow a manual added link

Experimente la E5 de forma interactiva

Experimente la E5 de forma interactiva y concierte una cita para una consulta.

Al sitio web de EASE CLASS

Características

Innovadora

  • Sin aire comprimido gracias a la AIRTOOL pendiente de patente
  • Construcción de la máquina optimizada a un peso bajo
  • Soporte en C para el mecanizado a 90° de incisivos (en preparación)
  • Diseño de la máquina en estructura modular para un manten

Rápida y precisa

  • Husillo de 800 vatios con 60.000 rpm
  • 3 μm de repetibilidad
  • Cuerpo de aluminio fundido para una operación sin vibraciones

Independiente

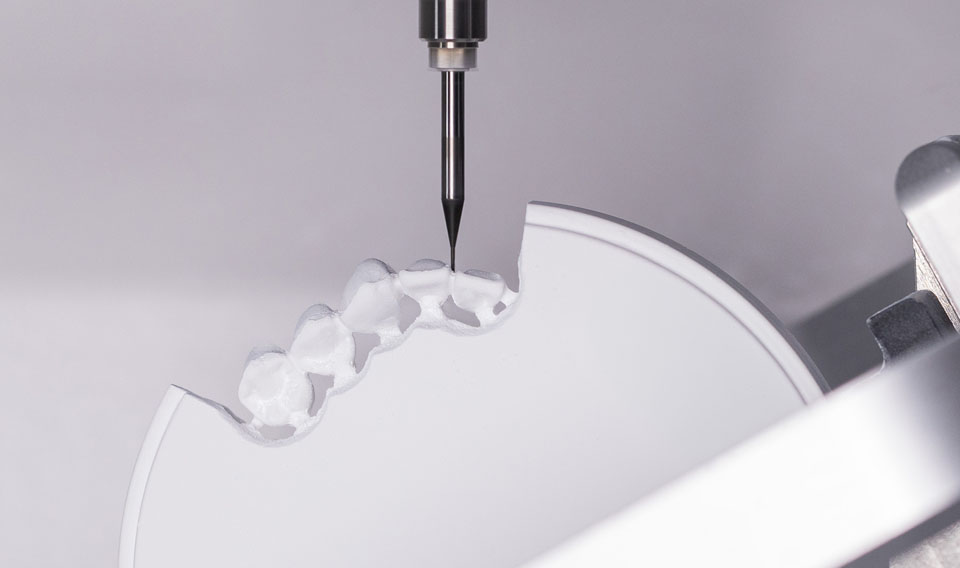

  • Fresa casi todos los materiales hasta metal sinterizado CoCr en formato de disco de 98,5 mm, disponibles soportes para discos de 110 mm y bloques
  • Máxima variedad de indicaciones mediante un ángulo de giro de ±35° en el 5.º Eje y piezas en bruto de hasta 40 mm de grosor
  • Software DENTALCAM con interfaz abierta para todos los escáneres y materiales

Fiable

  • Desarrollada y fabricada al 100 % en Alemania
  • Mejores resultados de fabricación y gran durabilidad gracias al uso de únicamente componentes industriales de gran calidad
  • 24 meses de garantía

Rentable

  • Operación duradera gracias a la falta de aire comprimido
  • Envío respetuoso con el medioambiente gracias al bajo peso de la máquina
  • Permite una iniciación rápida y rentable en la fabricación CAM en el entorno de laboratorio
  • Manejo muy sencillo a través del software CAM suministrado DENTALCAM con DIRECTMILL Technology, sin costes de licencia

Material, fabricante, indicación

Disfrute de la libertad de poder elegir.

CompositesPMMA y ceraÓxido de
circonio
Metal sinterizado
CoCr

Corona | Puente

Inlay | Onlay

Carillas

Férulas de descarga

Prótesis completas

Armazón de prótesis

Barra de implante

Pilar

Corona atornillada

Puente atornillado

Guías
quirúrgicas

Corona primaria

Corona secundaria

Modelo base

Muñón extraíble

Por favor, tenga en cuenta las disposiciones locales y/o nacionales y/o las disposiciones de otras organizaciones o instituciones autorizadas (p. ej. asociaciones profesionales, autoridades sanitarias).

Descargar

PDF – Fichas técnicas

ES

Especificaciones técnicas

GENERAL

Campos de aplicación

Mecanizado en seco

Materiales

Composites, plástico/cera, circonio, metal sinterizado CoCr
– Discos, grosor 10–40 mm, diámetro 98,5 mm
– Bloques de hasta 40 × 20 × 20 mm (requiere soporte para bloques)

Indicaciones

Coronas, puentes, inlays, onlays, carillas, férulas de mordida, prótesis completas, armazones de prótesis, barras de implantes, pilares, coronas atornilladas, puentes atornillados, guías quirúrgicas, coronas primarias, coronas secundarias, modelo base, muñón extraíble de implante dental

Sistemas de soporte

Soporte para discos de 98,5 mm (integrado) · Soporte para discos de 110 mm (opcional) · Soporte para bloques (opcional) · Kit de accesorios Ivotion* (opcional)

*Ivotion es una marca de Ivoclar Vivadent

SISTEMA BÁSICO

Estructura

Base de la máquina en cuerpo de aluminio fundido macizo

Carcasa

Lacado blanco brillante · Puerta elevable hacia arriba a la cámara de trabajo

Número de ejes

5

Ejes lineales Eje X/ Y/ Z

Husillo de bolas de precisión · Motores con resolución < 1 μm · Guías de precisión pulidas en acero de alta aleación · Repetibilidad de ± 0,003 mm

Eje giratorio A

Sistema de engranaje de eje tensor sin holgura con la máxima precisión angular · Ángulo de giro: 360°, infinito

Eje giratorio B

Sistema de engranaje de eje tensor sin holgura con la máxima precisión angular · Ángulo de giro: ± 35°

Unidad de control

Electrónica de control simultánea de 5 ejes con trayectoria continua y previsión dinámica · Sistema de operación en tiempo real de bajo nivel con conjunto de órdenes estandarizado · Procesador integrado en la FGPA · Hardware actualizable · Cálculo de trayectoria y rampas en tiempo real a través de motores de procesamiento dedicados en la FPGA · Regulación de cuatro cuadrantes de los motores para una gran suavidad de marcha · Múltiples I/O digitales para controlar los periféricos · Convertidor integrado para motores síncronos y asíncronos y detección de contacto electrónica · Interfaz Ethernet y USB

Iluminación

Iluminación LED RGB con indicador de estado

HUSILLO

General

Husillo de alta frecuencia con cambio de herramienta electromecánico

Revoluciones

Hasta 60.000 rpm

Potencia

Potencia de salida (Pmáx): 800 vatios · Potencia pico (S6): 400 vatios · Potencia continua (S1): 300 vatios

Rodamiento

Rodamiento cerámico híbrido doble

Pinza de sujeción

Para herramientas con 3 mm de diámetro de vástago y máx. 40 mm de longitud total

AUTOMATIZACIÓN

Cambio de herramienta

Almacén de herramientas para 16 herramientas con espacio independiente para una AIRTOOL · Medición de longitud y control de rotura de herramienta a través de un palpador de medición de precisión · Acceso a través de la puerta de la cámara de trabajo, con bloqueo de seguridad

MODOS DE MECANIZADO

Seco

Operación sin aire comprimido gracias al uso de la AIRTOOL · Conexión de manguera para aspirador externo en la pared posterior de la carcasa · Salida de conmutación de 24 V para controlar las unidades de aspiración

REQUISITOS DE CONEXIÓN

Aire comprimido

–

Conexión eléctrica

100–240 voltios · 50/60 Hz, 500 vatios

Aspiración

Clase de filtro M, 2.500 l/min de cantidad de aire, 200 hPa de presión negativa

Datos

10/100/1000 MBit/s BaseT Port (detección automática) Ethernet a través de clavija RJ-45

CONDICIONES AMBIENTALES

Temperatura operativa

Entre 10 °C y 35 °C

Humedad

Máx. 80 % (relativa), no condensada

CERTIFICADOS

Todos los modelos

CE

Modelo norteamericano

UL 61010-1, CAN/CSA C22.2 No. 61010-1

DIMENSIONES Y PESO

Medidas (An/P/Al)

472 × 484 × 734 mm con la puerta cerrada · 472 × 567 × 734 mm con la puerta abierta

Base (An/P)

387 × 370 mm

Peso

43 kg

VOLUMEN DE SUMINISTRO

Software CAM

Software DENTALCAM incluido

Accesorios

Juego de servicio de husillo · Juego de calibración con micrómetro externo · Inserto de almacén de herramientas (1 unidad) · Juego de destornillador Torx· Destornillador dinamométrico de 1,5 Nm · AIRTOOL para PMMA/cera· Broca (posiciones de herramientas) · Pincel de limpieza y paño de microfibra · Administrated Tool Board (ATB) para el almacenamiento de herramientas · Cable de alimentación · Cable de red Ethernet
