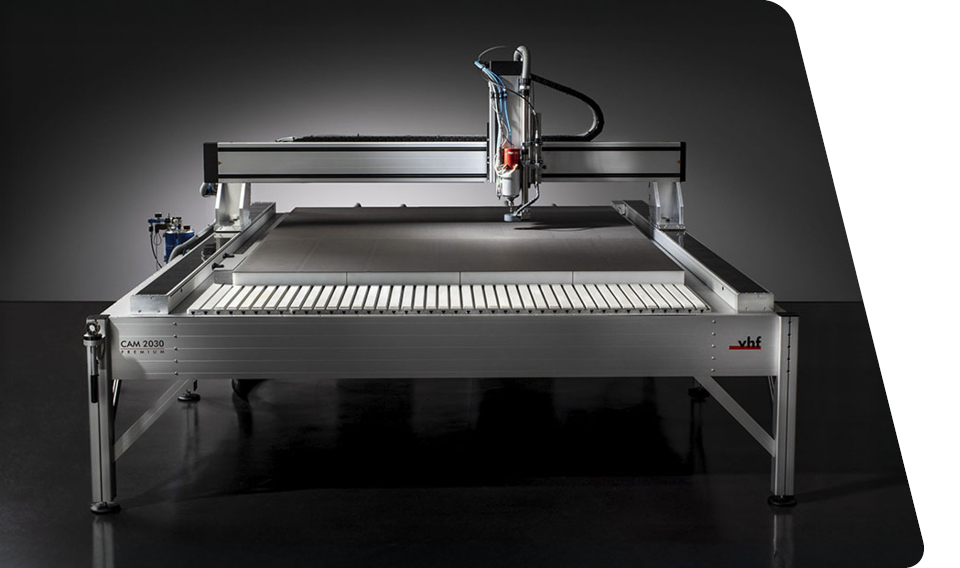

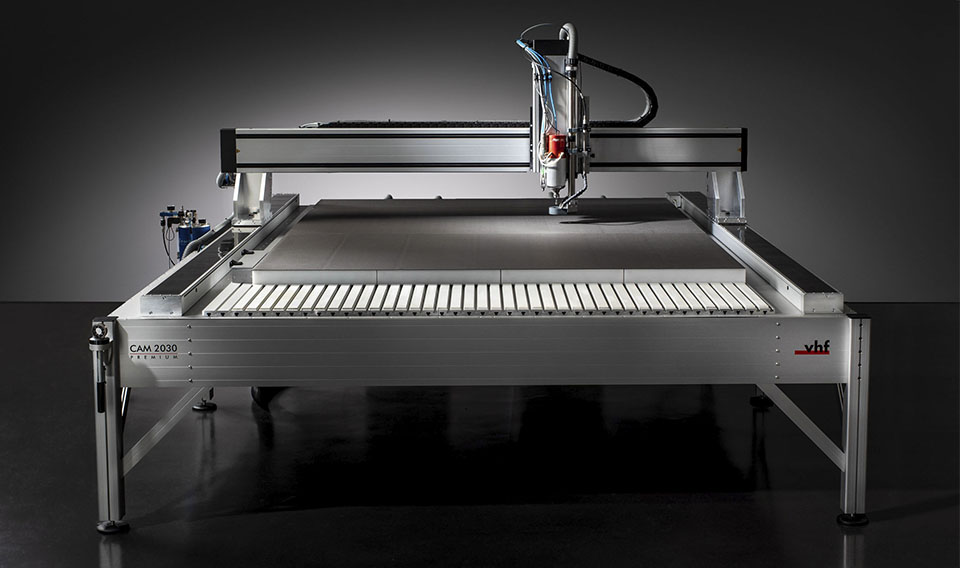

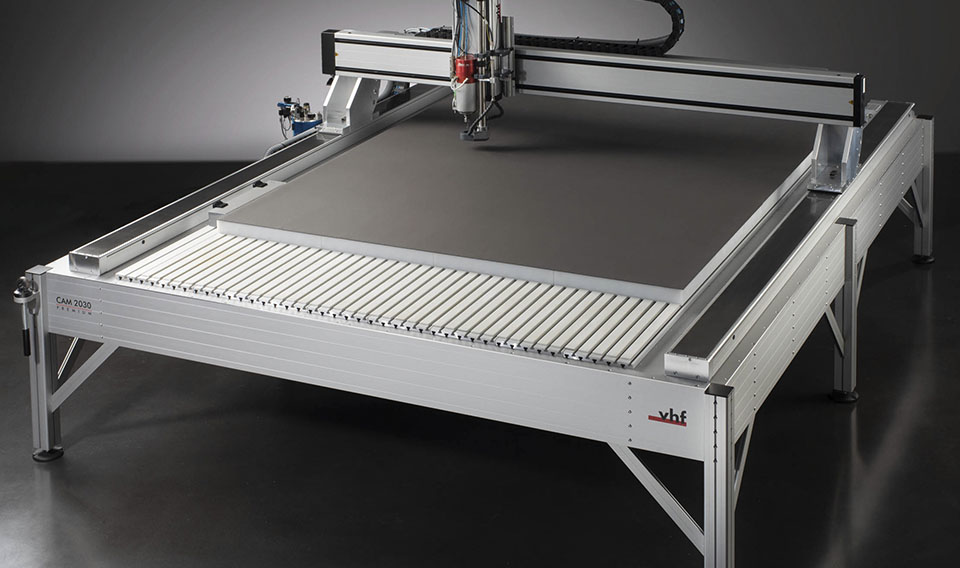

Fresatrice CNC Premium
L’industria è casa nostra.
Lavorazione di lastre, custodie o profili
Le nostre macchine Premium sono state appositamente sviluppate per le applicazioni industriali. Si contraddistinguono per struttura particolarmente stabile, unità di azionamento potenti e una grande varietà di dotazioni.
Highlights
Scoprite tutte le possibilità
Tipicamente vhf: realizzazione senza compromessi. Con la gamma Premium di vhf, elaborate in modo potente e preciso un gran numero di materiali come plastiche, metalli o legno. Che si tratti di piastre, profili o alloggiamento: in tutti i settori in cui viene utilizzata la tecnica di fresatura CNC, con Premium gli utilizzatori sono attrezzati al meglio. Perché le fresatrici di questa serie sono poliedriche e personalizzate esattamente come le vostre applicazioni.

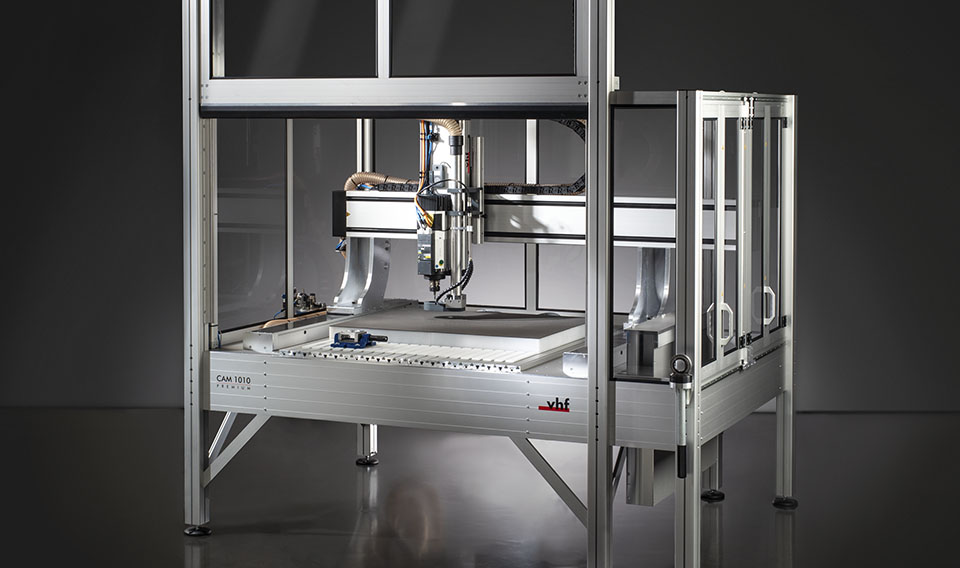

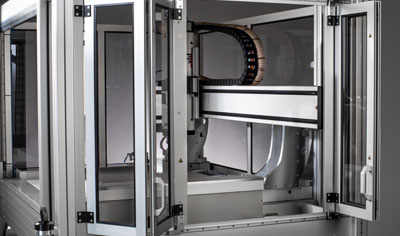

Meglio se in sicurezza: incapsulamenti
Le macchine della serie Premium possono essere costruite in diverse versioni, con incapsulamenti completi o parziali.

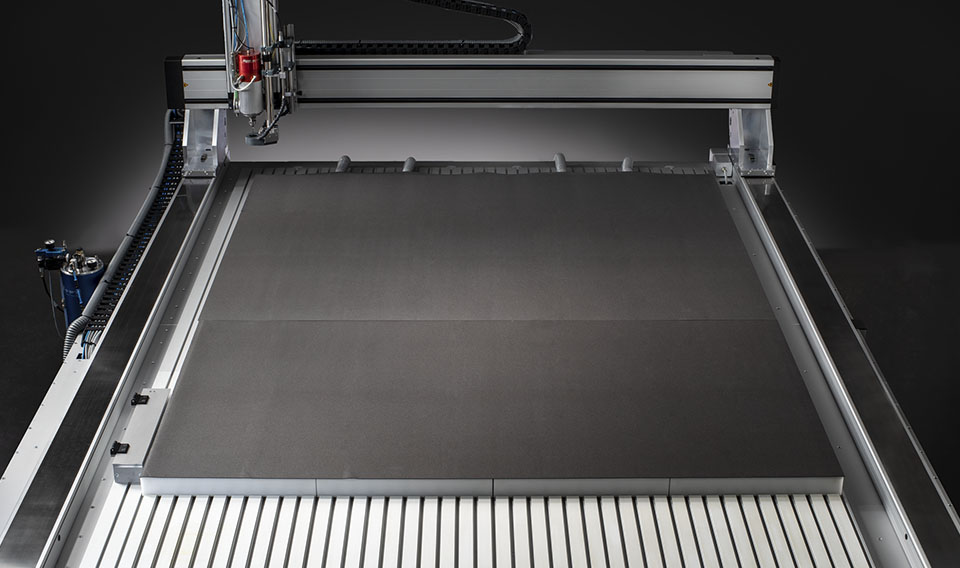

Area di avanzamento personalizzabile in base ai vostri requisiti
Le nostre macchine Premium vengono configurate corrispondentemente alla vostra applicazione e possono essere fornite con incrementi da 500 millimetri fino a una dimensione di 2 x 3 metri.
Elevata silenziosità e qualità sorprendente dei bordi
La robusta struttura inferiore nonché gli azionamenti potenti con doppia guida lineare e i due assi y consentono un’elevata silenziosità di avanzamento. Ciò si riflette nell’eccezionale qualità dei bordi di classe Premium.
Tempi di attrezzaggio quasi azzerati
Godetevi il massimo della flessibilità grazie agli diversi intervalli di tensionamento: l’area di tensionamento anteriore per il fissaggio di pezzi grezzi di grande volume (ad es. alloggiamenti), l’area con scanalatura a T per dispositivi di tensionamento meccanici o pneumatici personalizzati nonché lo speciale tavolo a vuoto per un tensionamento efficiente durante la lavorazione delle piastre.

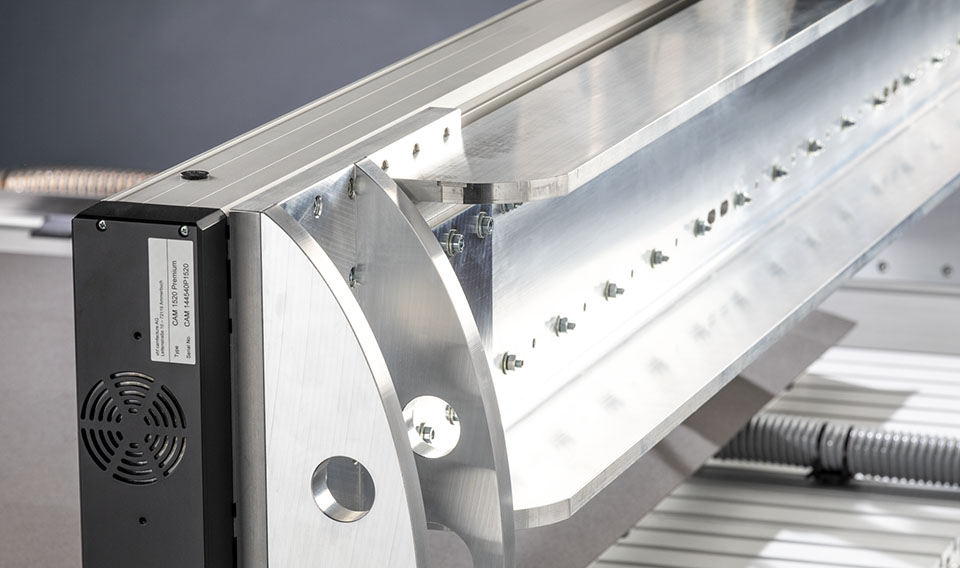

Preparazione perfetta: pacchetto Premium Pro
Per un’affidabilità, una robustezza e una forza di propulsione ancora maggiori della vostra fresatrice, vi suggeriamo il pacchetto Premium Pro.
- Copertura degli assi
La copertura degli assi copre le aperture dei binari di guida degli assi lineari protetti tramite bordi in gomma e impedisce in modo efficace che i trucioli compromettano l’unità di azionamento che, al contrario, è ulteriormente protetta. - Supporto assi
Il supporto assi prevede che l’asse x venga sostenuto tramite un massiccio supporto a U dotato di viti di trazione e pressione, al fine di consentire una rigidità ottimale della macchina.
Feature
Maggiore poliedricità delle varianti di dotazione
La serie Premium di vhf vi offre il massimo della poliedricità nell’ambito della dotazione della vostra macchina grazie all’enorme numero di mandrini, mezzi di tensionamento e dotazioni aggiuntive. Configuriamo la macchina adatta a voi.
Nessun compromesso: precisione di ripetizione pari a +- 0,01 mm
I mandrini a ricircolo di sfere, senza gioco, in acciaio altolegato, garantiscono stabilità, precisione e trasmissione affidabile della forza dagli azionamenti a coppia elevata.

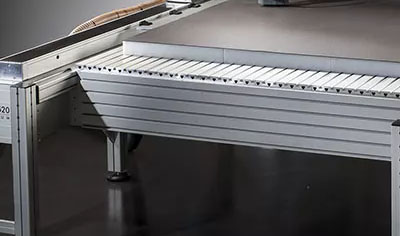

Intervallo di tensionamento anteriore e posteriore per pezzi grezzi alti
I pezzi grezzi alti possono essere tensionati in verticale, così, ad esempio, potete elaborare gli alloggiamenti più grandi direttamente sul davanti.
Piena flessibilità fino alla corsa z
Per quanto riguarda la corsa dell’asse z, ci sono quattro varianti, con 190, 290, 390 o 490 mm, a seconda che le vostre applicazioni riguardino la lavorazione di piastre o la costruzione di stampi.

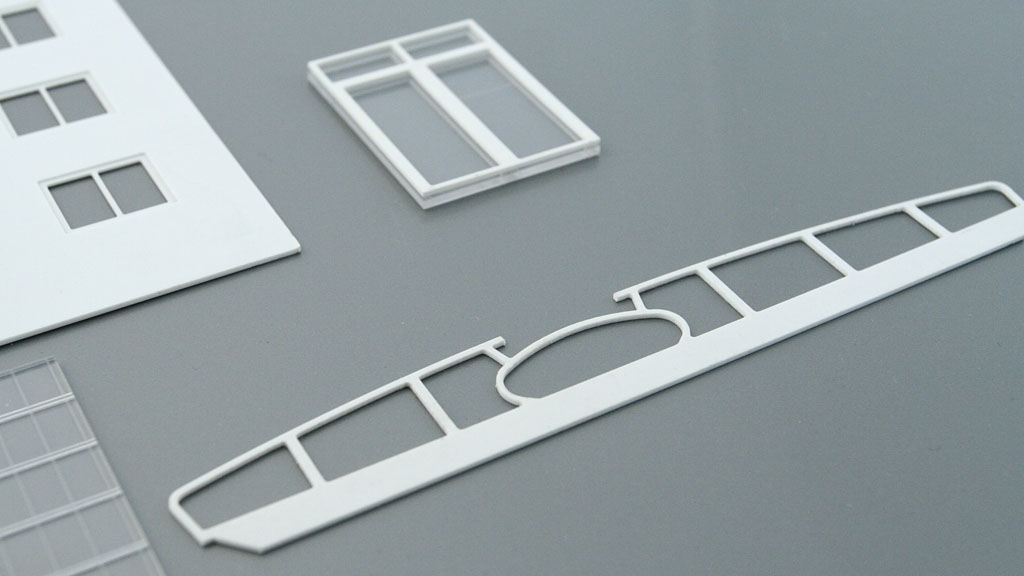

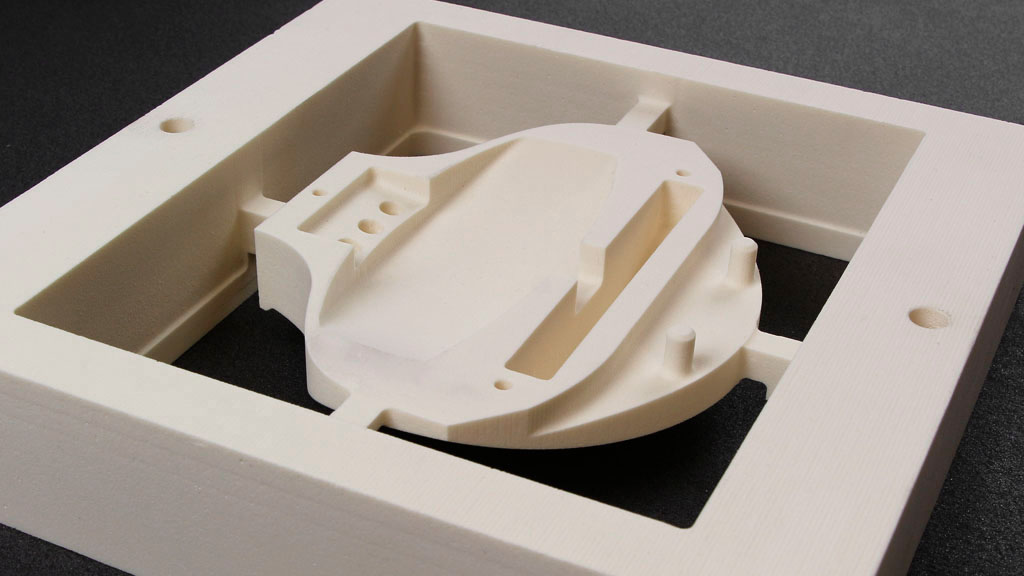

Esempi applicativi – tutto funziona con il vostro Premium
Che si tratti di metalli non ferrosi come l’alluminio o i compositi di alluminio, di tutte le materie plastiche come l’acrilico, le plastiche morbide o il PVC rigido, ma anche di legno e HPL, lamiere d’acciaio e molto altro ancora. Le macchine CNC della serie Premium non si fermano a nessun materiale comune. Ogni operazione di lavorazione è un gioco da ragazzi per voi.
Clienti convinti
ebm-papst GmbH
ebm-papst, leader mondiale nel settore della tecnologia dei ventilatori, utilizza una vhf CAM 1515 Premium nella produzione di attrezzature presso la sua sede centrale di Mulfingen. Viene utilizzata fino a due turni al giorno per produrre macchine speciali per la produzione di ventilatori. Guardate il video per scoprire perché il rinomato produttore apprezza in particolare la grande flessibilità delle macchine vhf e il servizio di assistenza vhf.
Schmalenberger GmbH u. Co. KG
“Con la nostra fresatrice vhf produciamo quei pezzi che vengono richiesti oggi e che devono essere consegnati domani.”
Dietmar Rogg, amministratore delegato
Eicher Werkstätten GmbH u. Co. KG
“Lettere in acrilico, vetrine in legno o incisioni in ottone: ma non è solamente per queste applicazioni 2D che la nostra fresatrice vhf è un attrezzo insostituibile da 10 anni. Produciamo autonomamente anche modelli 3D complessi.”
Jason Martinez, amministratore delegato
Hänssler Hydraulik GmbH
“Le nostre fresatrici vhf vengono utilizzate non solo quando dobbiamo andare in velocità, ma anche per produrre tutti i giorni prodotti in serie.”
Sebastian Hänssler, amministratore delegato
Download
Dati tecnici
| Tipo macchina | Area di avanzamento x/y | Superficie di tensionamento | Corsa z | Passaggio z |
|---|---|---|---|---|
| CAM 1005 Premium | 1,050 x 510 | 1,100 x 800 | 190* | 200** |
| CAM 1010 Premium | 1,050 x 1,010 | 1,100 x 1,300 | 190* | 200** |
| CAM 1015 Premium | 1,050 x 1,510 | 1,100 x 1,800 | 190* | 200** |
| CAM 1020 Premium | 1,050 x 2,010 | 1,100 x 2,300 | 190* | 200** |
| CAM 1510 Premium | 1,550 x 1,010 | 1,600 x 1,300 | 190* | 200** |
| CAM 1520 Premium | 1,550 x 2,010 | 1,600 x 2,300 | 190* | 200** |
| CAM 1525 Premium | 1,550 x 2,510 | 1,600 x 2,800 | 190* | 200** |
| CAM 2010 Premium | 2,050 x 1,010 | 2,100 x 1,300 | 190* | 200** |
| CAM 2015 Premium | 2,050 x 1,510 | 2,100 x 1,800 | 190* | 200** |
| CAM 2025 Premium | 2,050 x 2,510 | 2,100 x 2,800 | 190* | 200** |
| CAM 2030 Premium | 2,50 x 3,010 | 2,100 x 3,300 | 190* | 200** |
- Sottostruttura in profili di pannelli in alluminio altamente resistenti, che garantisce robustezza estrema e resistenza al carico massimo sebbene abbia un peso ridotto
- Tavolo per scanalature a T (spessore: 20 mm) per il fissaggio semplice di pezzi grezzi e/o mezzi di tensionamento con tasselli per cave a T oppure dadi scorrevoli
- Guide lineari doppie precise, in acciaio, con azionamenti a motore ibrido
- Sottotelaio stabile come componente integrata nella macchina
- Attuatore a ricircolo di sfere senza gioco con cuscinetti flangiati; passo in direzione x e y 10 mm, 5 mm in direzione z (altri passi possibili)
- 2 avanzamenti in direzione y consentono una migliore ripartizione della forza nonché possibilità di configurazione più flessibili nelle realizzazioni speciali
- Copertura dei bordi in gomma rivestita in teflon a protezione delle unità di azionamento dai trucioli
- Precisione di ripetizione ± 0,01 mm
- 4 interruttori finecorsa e/o di riferimento, precisione < 0,01 mm
- Catene portacavi per tutte le linee di alimentazione
- Struttura a manutenzione ridotta
Tutte le misure sono in millimetri
* disponibile in via facoltativa con corsa z 290, 390, 490 mm
** disponibile in via facoltativa con passaggio z 300, 400, 500 mm
Configuratore Premium
Basic equipment
- 4-axis flatbed mechanics
- 5-axis microstep controller CNC 980+
- T-slot table
- separate emergency stop button
- complete cable set
- underframe
- manufacturing computer with flat screen
- machine manual in German or English
